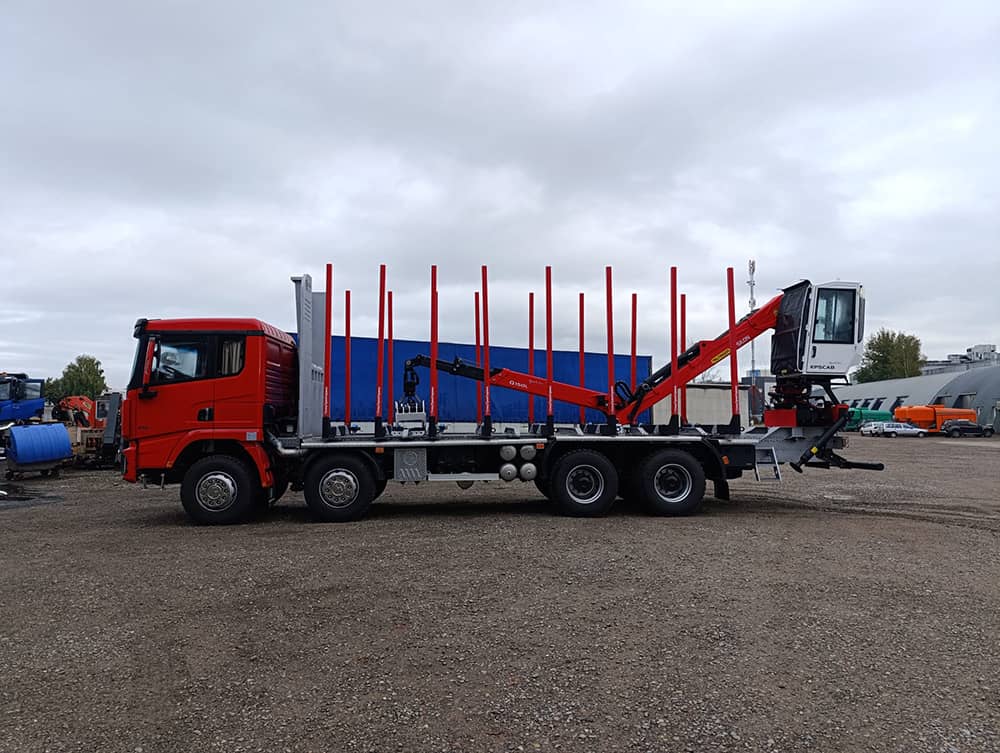

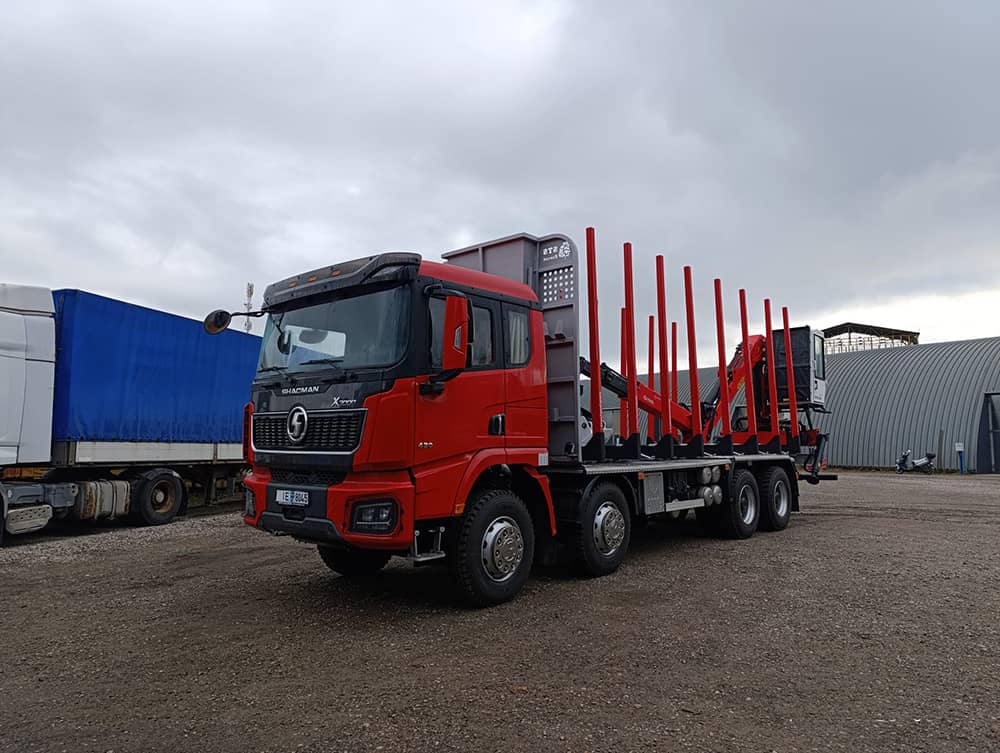

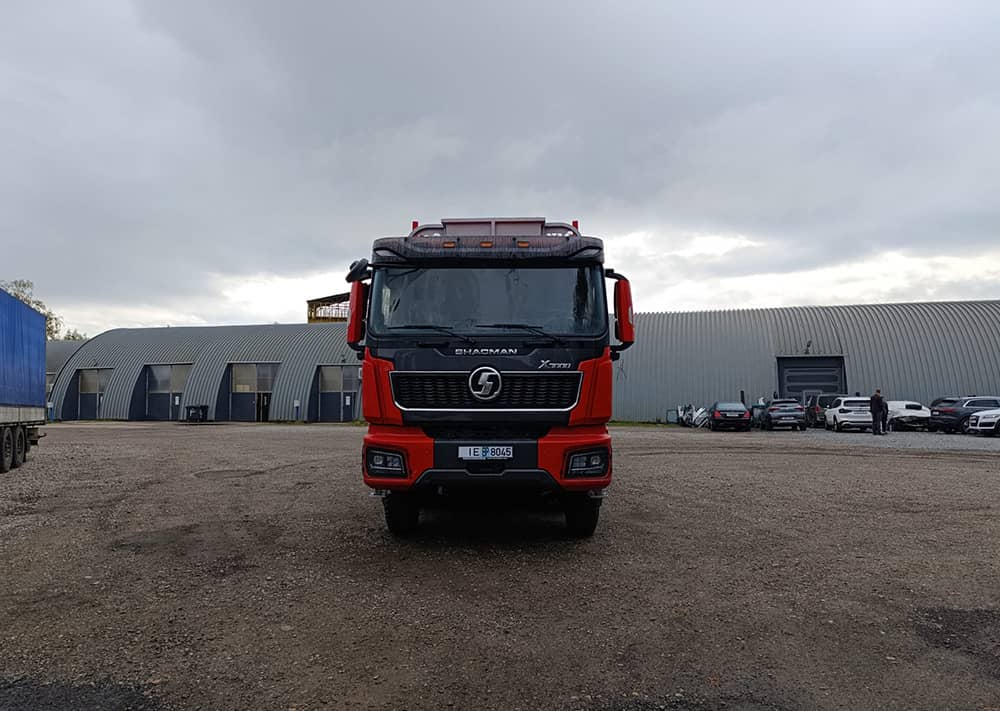

Лесовоз Shacman 8х4 с манипулятором Epsilon Q150L97
Лесовоз Shacman 8х4 с манипулятором Epsilon Q150L97
Предлагаем широкий ассортимент!
Большое количество моделей В НАЛИЧИИ.
Соберем автомобиль на любом шасси!
Звоните!
Технические характеристики Shacman:
| Общие | |
| Модель: | SX33186V366 |
| Страна-производитель: | Китай |
| Категория: | Шасси |
| Допустимая общая масса: | 41т |
| Грузоподъемность: | ориентировочно 22,5т |
| Емкость топливного бака: | 500 л. |
| Двигатель | |
| Марка двигателя: | Weichai |
| Модель двигателя: | WP12.430E50 |
| Тип двигателя: | Дизельный |
| Мощность двигателя: | 430 л.с. |
| Расположение двигателя: | Переднее, продольное |
| Система питания: | Непосредственный впрыск топлива с общей рампой |
| Количество/расположение цилиндров: | 6, рядное |
| Рабочий объем: | 1 1596 см³ |
| Шасси | |
| Передние оси: | 7.5T (по лицензии MAN) |
| Задние оси: | 13T (по лицензии MAN) |
| Трансмиссия | |
| Колесная формула: | 8 x 4 |
| Модель КПП: | 12JSDX220TA-B |
| КОМ | Штатный КОМ QH50 будет заменен на более надежный европейского производства из наличия |
| Тип КПП: | Механическая, 12-ступенчатая |
| Передаточные числа: | 5.262 |
| Передач вперед/назад: | Вперед – 12, назад – 2 |
| Сцепление: | Сухое, однодисковое |
| Кабина | |
| Серия кабины: | X3000 |
| Система отопления: | Есть |
| Центральный замок: | Есть |
| Обзор камер 360°: | Есть |
| Зеркала: | С электроподогревом |
| Кондиционер: | Есть |
| Стеклоподъемники: | Есть |
| Повторители поворотников: | Есть |
| Автомагнитола: | Есть |
| Огнетушитель: | 2 кг |
| Спальное место: | Есть |
| Тормозная система | |
| Рабочая: | Пневматический двухконтурный привод с разделением на контуры на переднюю ось и заднюю тележку, с АБС, тормозные механизмы всех колес – барабанные |
| Стояночная: | Механический привод от пружинных энергоаккумуляторов к тормозным механизмам колес задней тележки |
| Вспомогательная: | Моторный тормоз-замедлитель с заслонкой в системе выпуска отработавших газов – Ретардер |
| Подвеска | |
| Передняя: | Зависимая, на продольно расположенных полуэллиптических рессорах, с телескопическими гидравлическими амортизаторами, со стабилизатором поперечной устойчивости |
| Задняя: | Балансирная на полуэллиптических рессорах, со стабилизатором поперечной устойчивости |
| Шины и колея | |
| Марка шин: | 315/80R22.5 |
| Тип шин: | Бескамерные |
| WABCO ABS: | Есть |
Технические характеристики Лесовозной надстройки:
| Надрамник: | -надрамник стальной облегченный перфорированный (сталь Strenx 700) -поперечные усилители рамы -стальные пластины крепления надрамника -болтовой крепеж для крепления надрамника с пружинными шайбами без сварных соединений для максимального удобства производства прафилактических и ремнтных работ -крестообразное усиление задней части надрамника |
| Пол: | -фанерный пол из влагостойкой фанеры (для облегчения конструкции и увеличения грузоподъемности сортиментовоза) |
| Защита кабины:

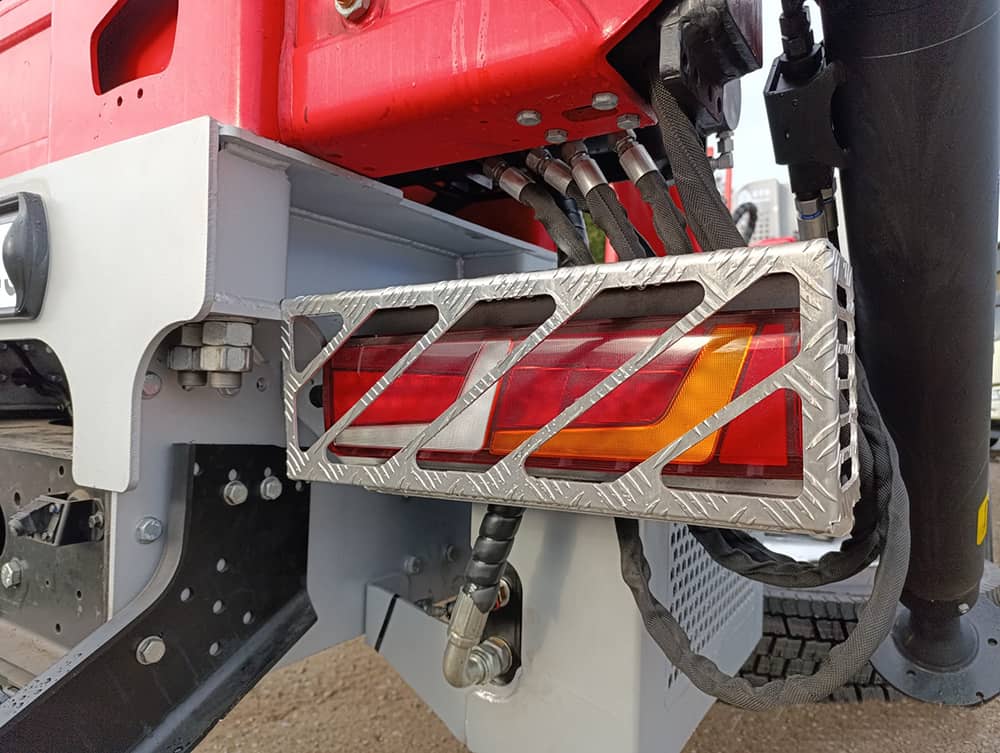

| -щит из высококачественной стали (Strenx 700) с карманом под захват -держатель для метлы и лопаты -защита других узлов шасси -защита задних фонарей с креплением для номерного знака -защита топливного бака, алюминиевая -защита гидробака, алюминиевая -защита аккумуляторных батарей и ресиверов, алюминий -задняя противоподкатная балка, стальная -защитные решетки задних фар |
| Крылья: | -пластмассовые полукрылья Parlok с алюминиевой рифленой площадкой -алюминиевая поперечная балка z-формы с брызговиками |
| Консоль манипулятора: | -стальная, неподвижная консоль + лестница в сборе |
| Гидравлика: | -комплект для 2-контурной гидросистемы -клапан для быстрого соединения/отсоединения гидрошлангов -бак для гидравлического масла, 200 л. с крепежом -гидравлический коннектор для гидронасоса -трубопровод гидравлики напорный (металлическая труба для предотвращения провисания и обрыва при зацепе) -трубопровод гидравлики обратный (металлическая труба для предотвращения провисания и обрыва при зацепе) -гидравлический насос -масло гидравлическое 200л. |

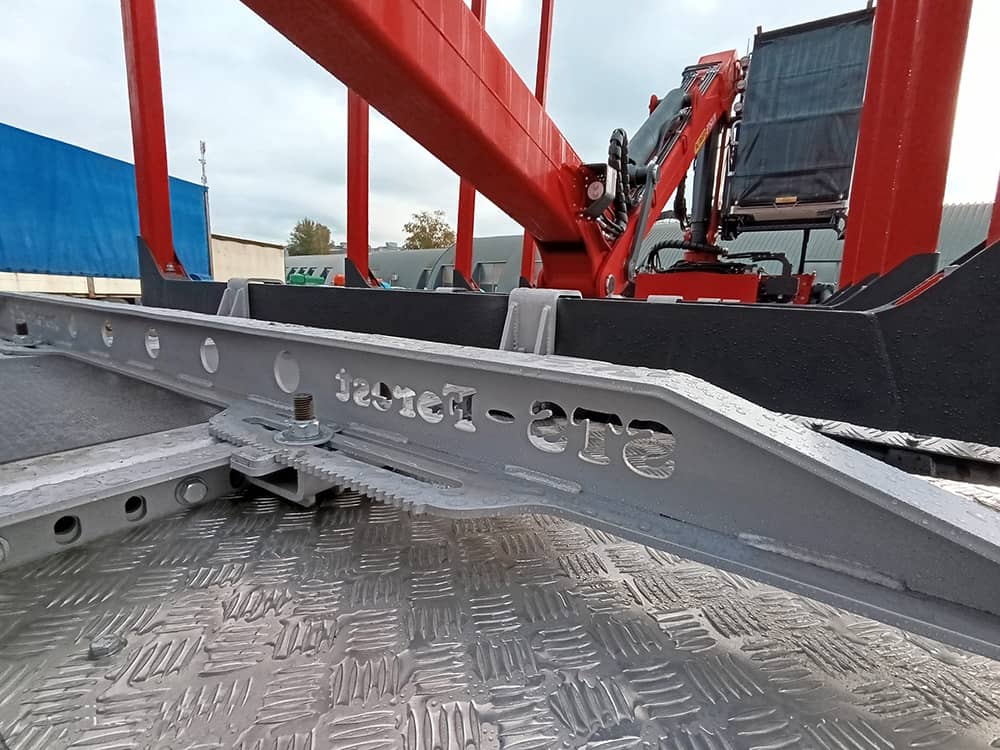

| Ложементы: | 8 штук, разборные STS Forest, максимально облегченные, усиленные для работы с тяжелым сортиментом, минимальная нагрузка на ложемент 9тонн |
| Балки и упоры: | -упор для грейфера манипулятора –резиновая накладка на поперечную балку крепления грейфера-поперечная балка для колена манипулятора, 1 шт.-балка поперечная для защиты надрамника, от 2 шт. |
| Освещение: | -боковое и заднее диодное освещение (LED), 4 шт. |
| Другое оборудование: | -механизмы крепления груза, от 4 до 8шт. -инструментальный ящик. |
| Габариты грузового пространства: | – высота: 2 600 мм. – ширина: 2 350 мм. – длина: не менее 7 000 мм. |
Технические характеристики Epsilon Q150L97 (с кабиной):

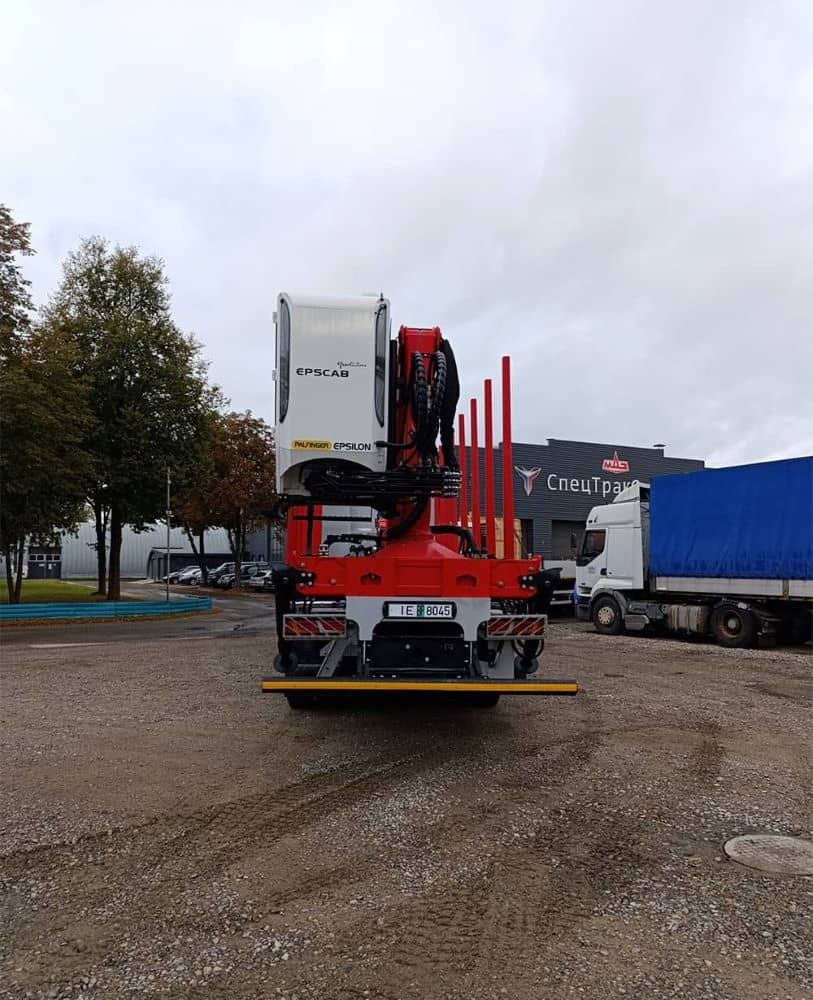

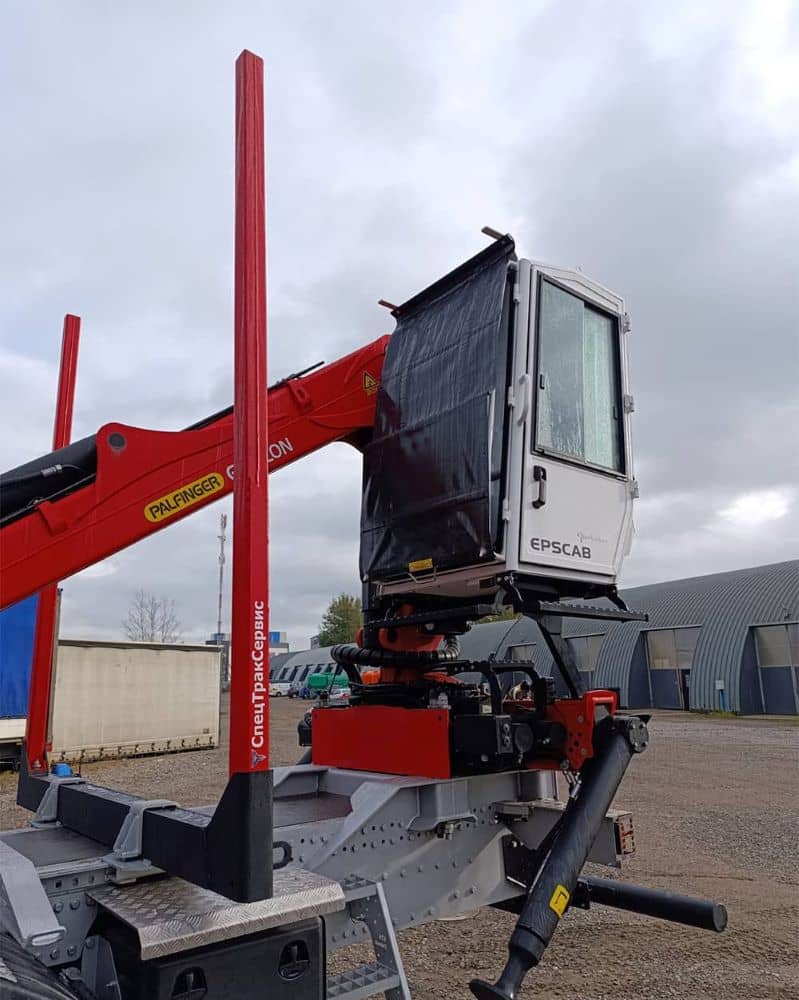

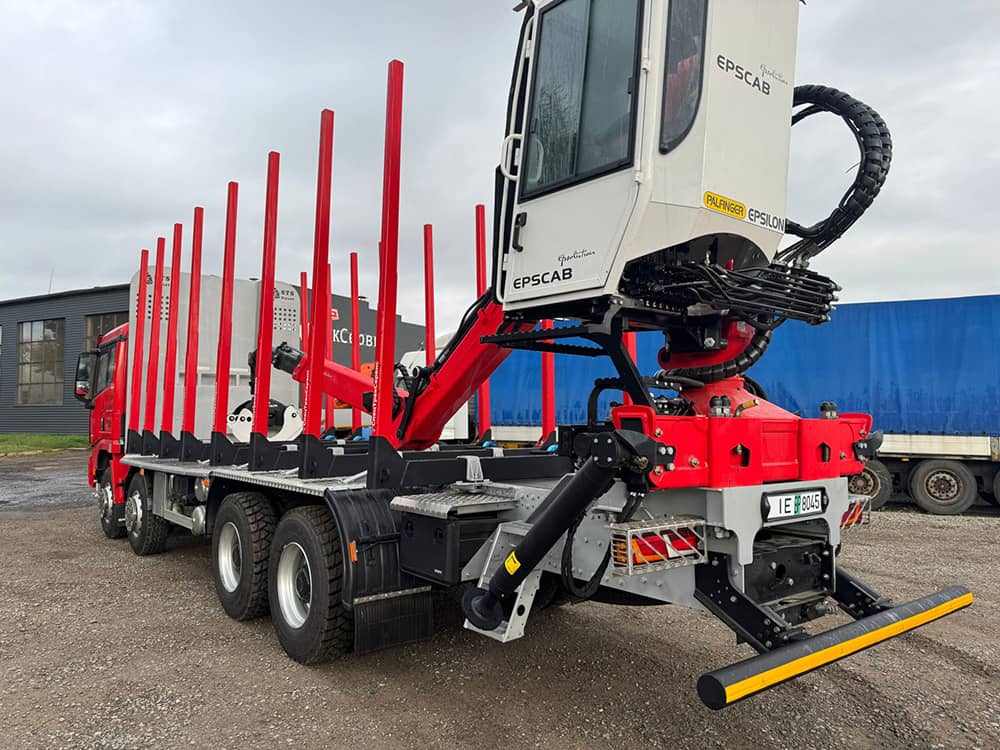

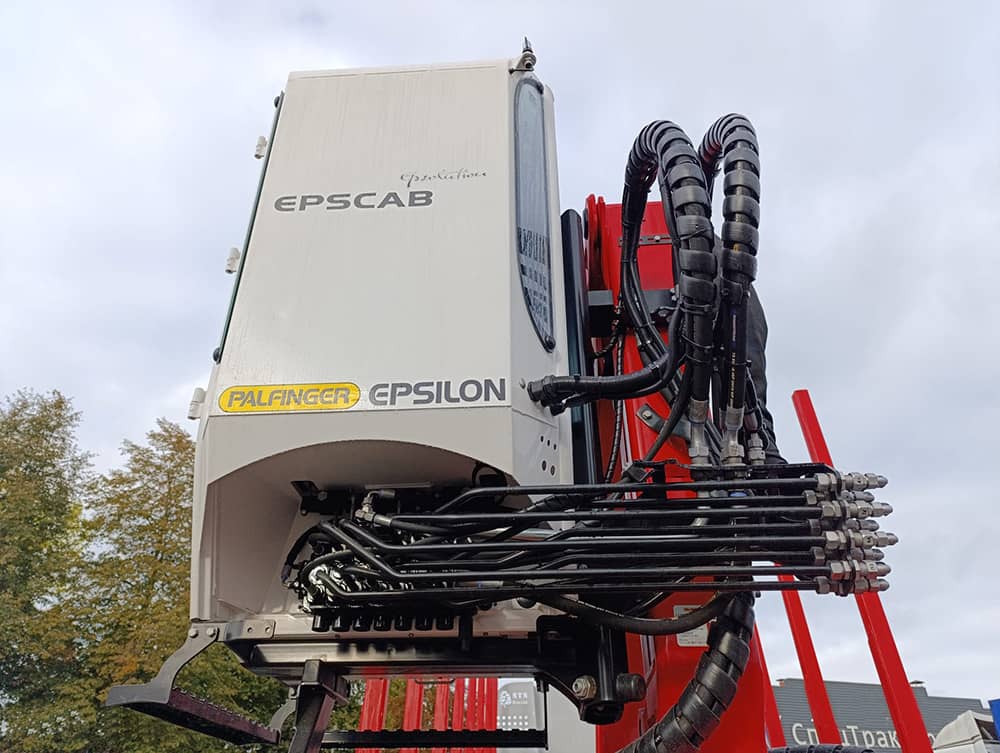

Стандартная комплектация гидроманипулятора с кабиной САМ:
кабина управления оснащена двумя эргономичными джойстиками и педалями;
- дизельным обогревателем;
- обогревом сидения;
- CD-магнитолой и высокопрочным лобовым стеклом;

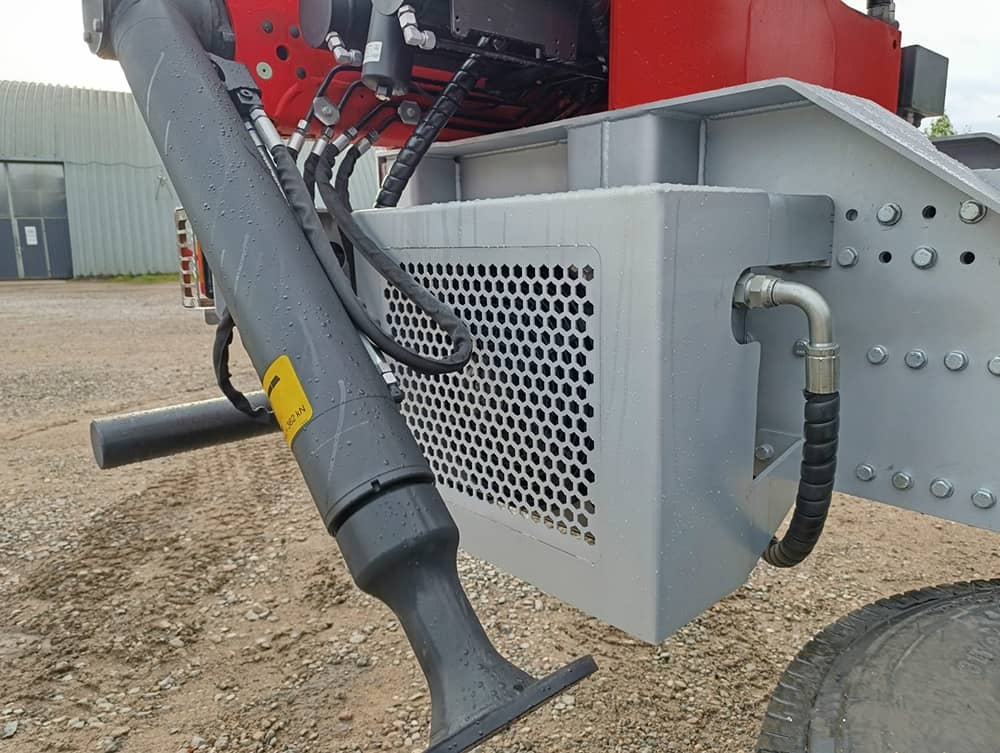

- интегрированные гидравлические аутригеры (размах 3,9 м) с автоматическим поворотом опор на 45 градусов;
- пропорциональное управление;
- проградуированный манометр, кнопка аварийного останова, счётчик моточасов;
- защита штока цилиндра основной стрелы;
- 4 прожектора;
- система предупреждения о положении стрелы выше горизонта;
- стальные конструкции грунтованы (KTL) и покрашены порошковой краской RAL3020;

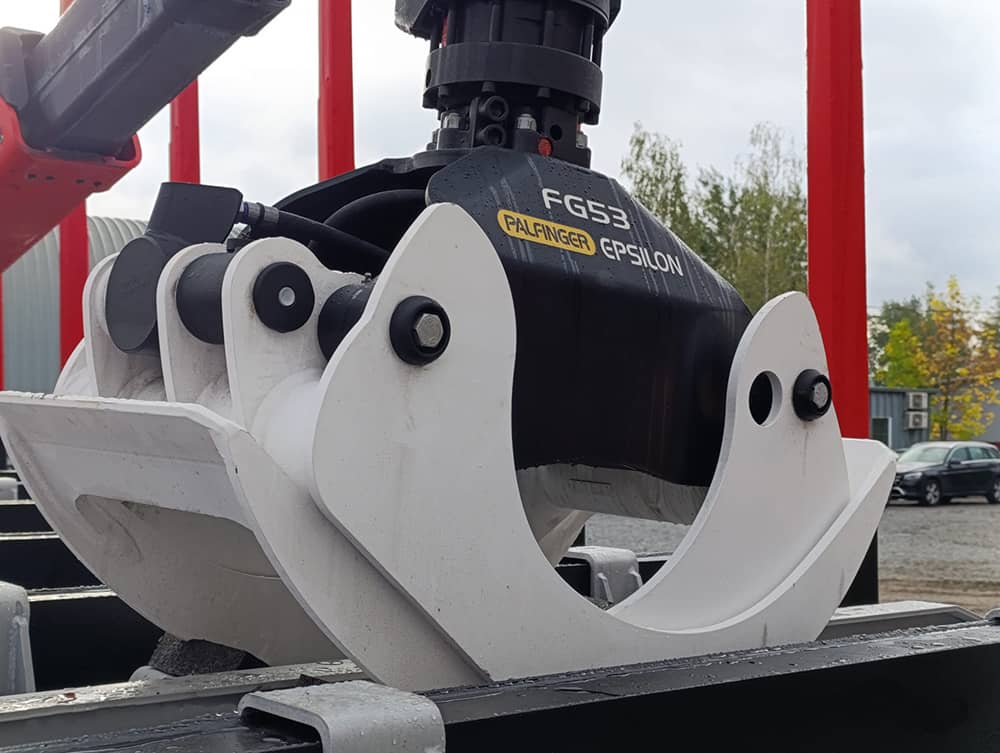

- подвеска BK047 (серьга, ротатор Indexator G121);
- монтажный комплект.
| Epsilon Q150L97 | |
| Грузовой момент подъема, тм | 13,6 |
| Грузовой момент поворота, тм | 3 |
| Максимальная грузоподъемность, кг | 4530 |
| Грузоподъемность на вылете 9м, кг | 1460 |
| Вылет стрелы, м | 9,7 |
| Угол поворота, градусы | 425 |
| Ширина опор, м | 3,9 |
| Вес со стандартным оборудованием и опорными ногами без грейфера и ротатора, кг | 2330 |
| Рабочее давление, бар | 240 |
| Защита основного гидроцилиндра | + |
| Защита распределителя | + |
| Ротатор | + (бесконечный) |
| Освещение | 4 LED фары |
| Демпфирующая система Hultdins | + |
| Гидронасос | в комплекте |

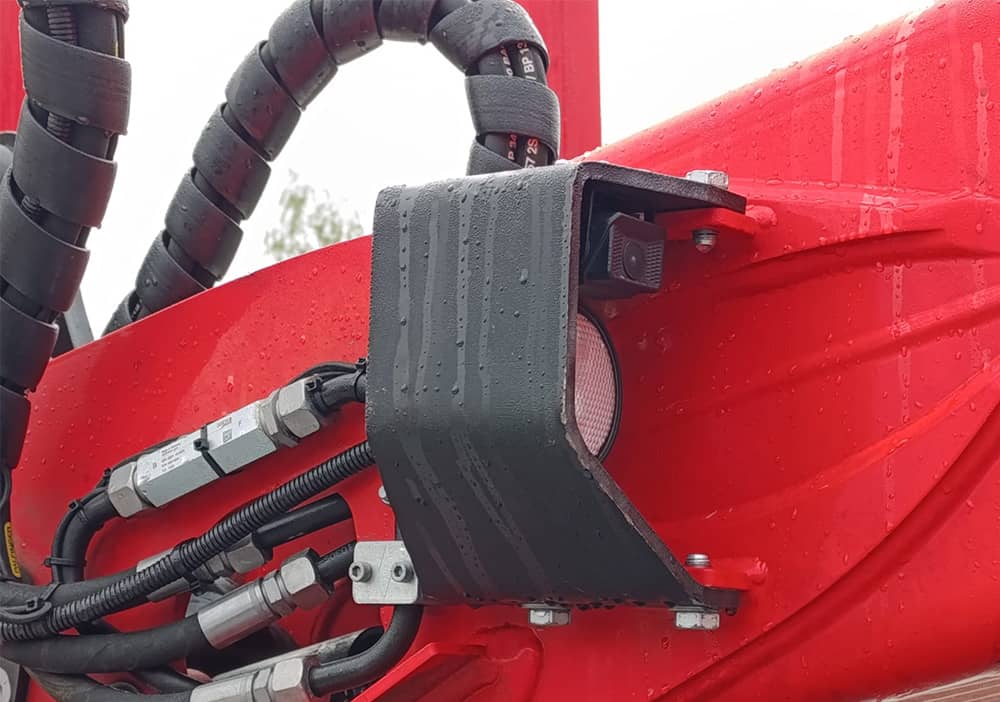

| ДОПОЛНИТЕЛЬНО!!! | Гидроманипулятор, по просьбе заказчика, оборудован камерой с выводом картинки на экран в кабину оператора для удобства работы при погрузке/разгрузке полувагонов. Также дополнительно установлена система охлаждения гидравлического масла манипулятора для избежания перегрева системы при интенсивных погрузочно-разгрузочных работах. |
